一、概述：

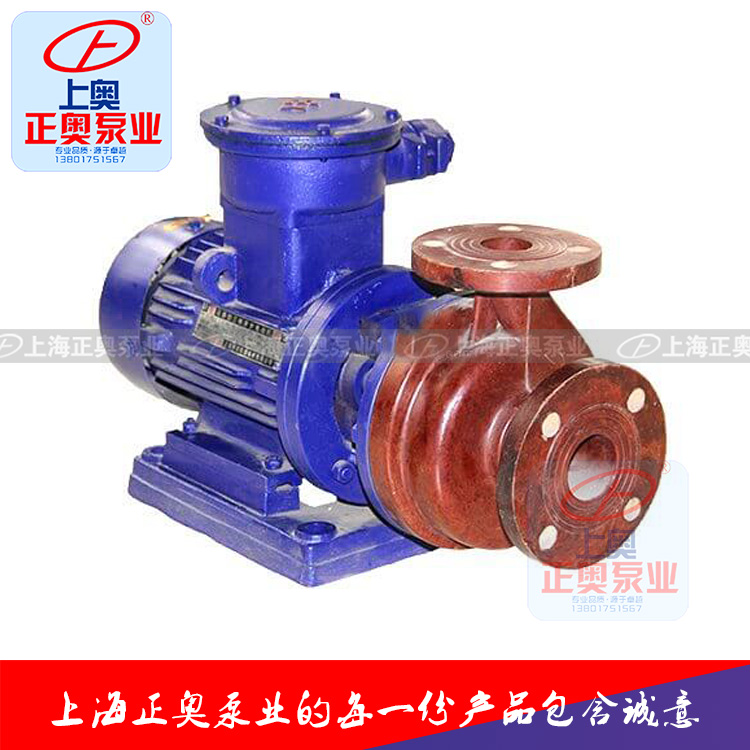

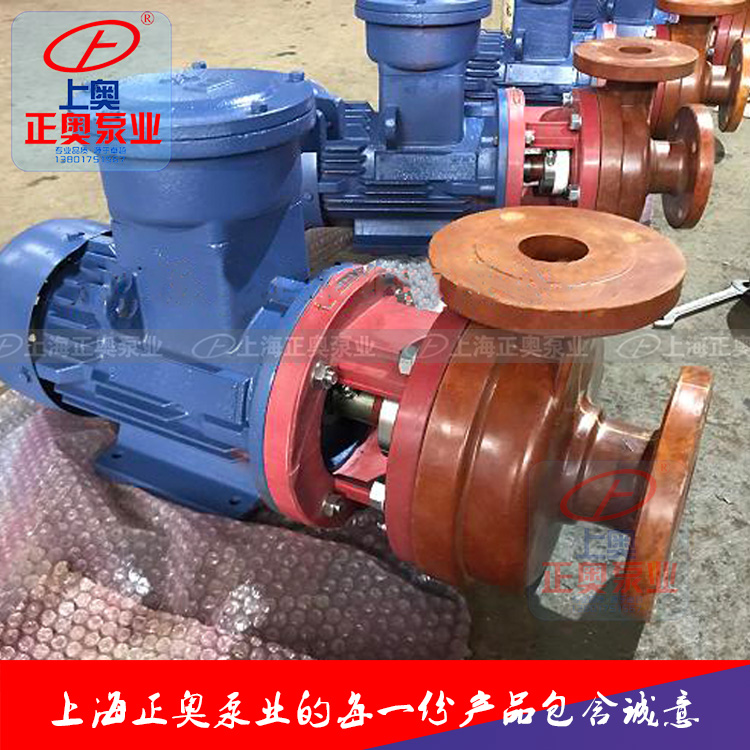

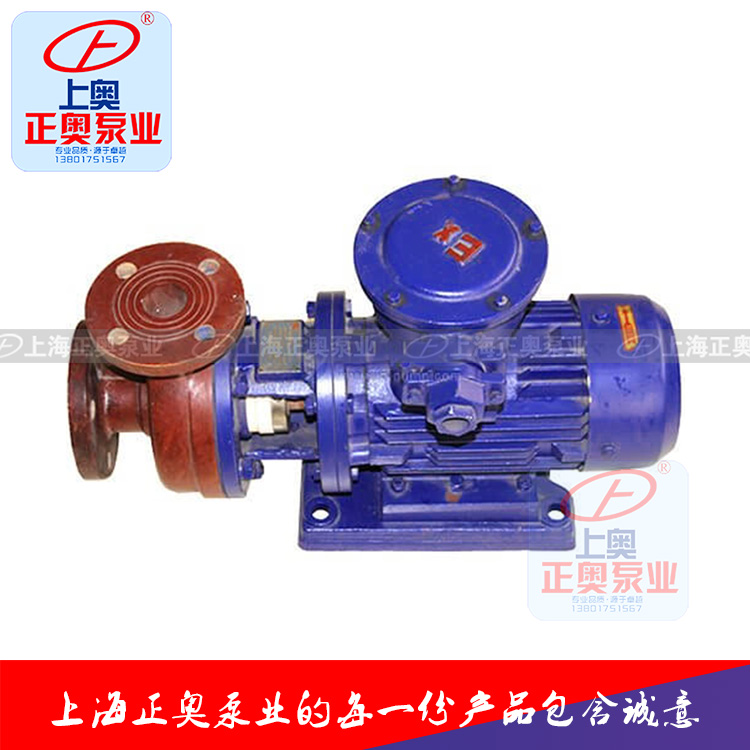

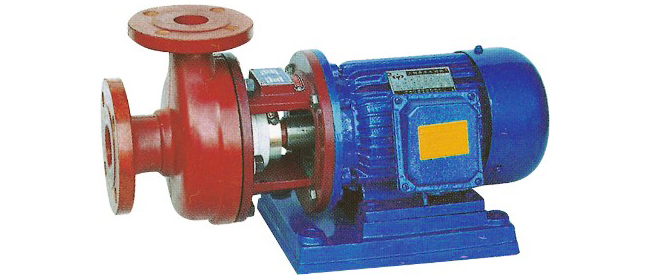

S型玻璃鋼泵，其過流部件為聚乙烯醇縮丁醛、改性酚醛玻璃纖維材料經高溫模壓而成，具有良好的耐腐蝕、耐溫性，該型泵具有重量較輕、強度較高、不易變形等特點。軸封采用機械密封。
S型臥式玻璃鋼離心泵，是我公司近幾年來研制開發的新產品，結構設計先進合理，標準化程度高，零件通用性，互換性強，拆卸栓修十分方便接觸介質的零部件，采用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫橫壓成形的酚醛玻璃鋼制作，產品具有輕質、不變形、耐溫、耐腐蝕等優良性能。在防腐方面可部分替代含鉬不銹鋼，鈦及鈦合金等貴重金屬。
軸封：采用WB2型外裝式F4紋機械密封，密封可靠，使用時間長。
泵的傳動和旋轉方向，泵通過抓型彈性聯軸器，由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
二、使用范圍 :
本泵主要用于石化、冶煉、染料、印染、農藥、制藥、稀土、皮革等行業，輸送不含固體顆粒、不易結晶、溫度不高于90℃的各種非氧化性酸（鹽酸、稀硫酸、甲酸、醋酸、丁酸）等腐蝕性介質。

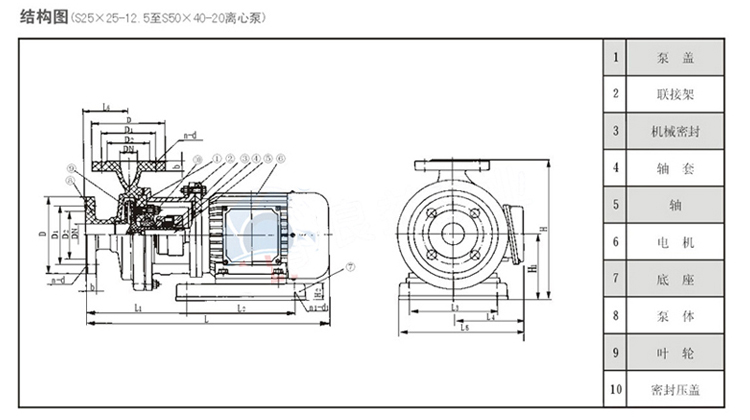

三、結構圖：

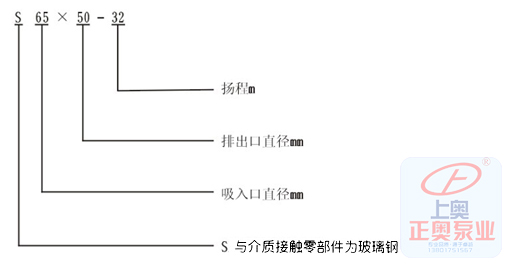

四、型號意義：
五、性能參數：
|
型號 |
流量 |
揚程 |
轉速 |
效率 |
汽蝕余量 |
電機功率 |
|
S25×25-12.5 |
3.2 |
12.5 |
2900 |
41 |
3 |
0.75 |
|
S40×32-20 |
6.3 |
20 |
2900 |
50 |
3 |
1.1 |
|
S40×32-32 |
6.3 |
32 |
2900 |
45 |
3 |
2.2 |
|
S50×40-20 |
12.5 |
20 |
2900 |
53 |
3 |
2.2 |
|
S50×32-32 |
12.5 |
32 |
2900 |
51 |
3 |
4.0 |
|
S65×50-20 |
25 |
20 |
2900 |
64 |
3 |
3.0 |
|
S65×50-25 |
25 |
25 |
2900 |
61 |
3 |
3.0 |
|
S65×50-32 |
25 |
32 |
2900 |
60 |
3 |
5.5 |
|
S80×55-32 |
50 |
32 |
2900 |
69 |
4 |
7.5 |
