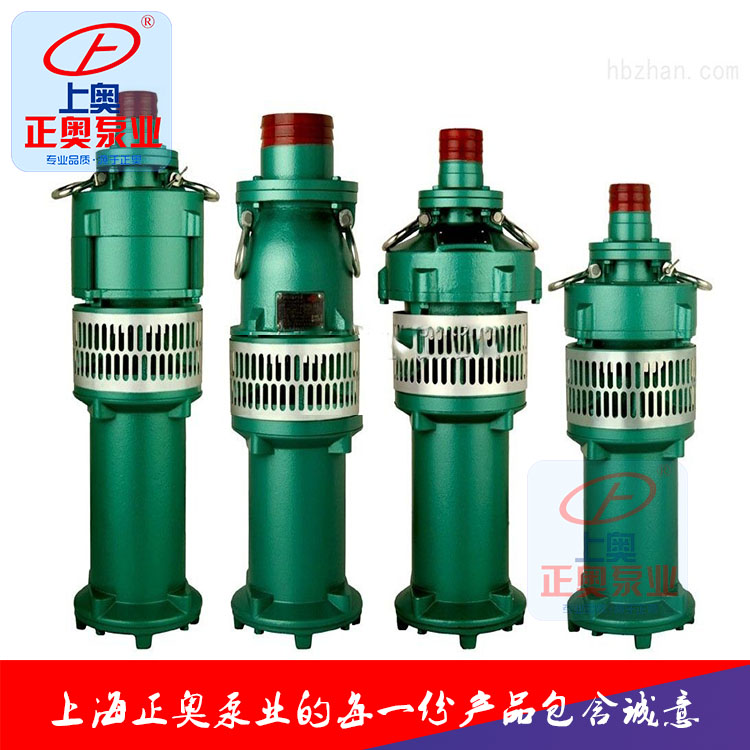

一、井用潛水泵產品簡介

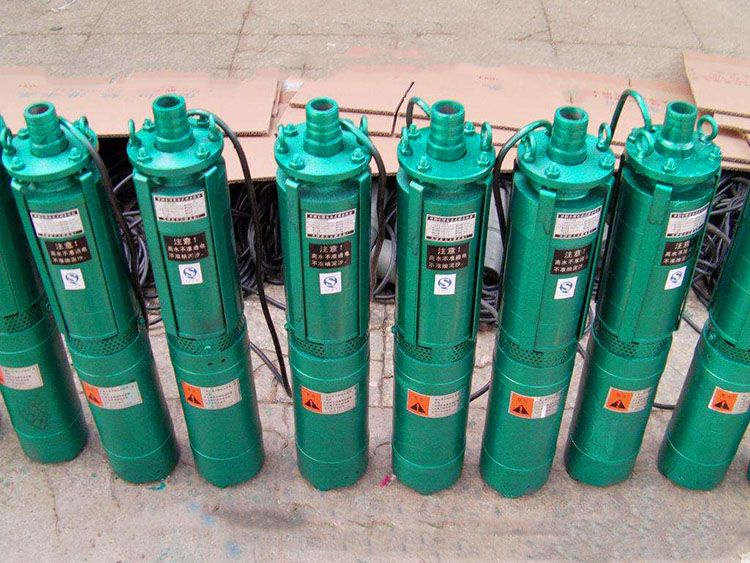

QS系列井用潛水泵，QS型充水濕式潛水電泵體積小、性能可靠，機泵一體、潛入水中運行的提水工具，廣泛用于農田排灌、工業及民用建筑工地的供、排水系統、噴泉工程、以及丘陵、山區的引水、低洼地區的排澇等，投入市場經廣大用戶使用，已充分顯示了它的方便、可靠、耐用、經濟等特點。
其特點是：電機、水泵組裝成一體、結構簡單、且安裝拆卸方便、安裝占地面積少，主要優越性是：運行可靠、經久耐用、使用方便、功率大、故障少，維修費用低等。只要在電機中注滿清水，即可正常運轉。目前，我公司可向用戶提供揚程5-80米；流量10-250米3/小時；電機功率2.2-7.5KW等幾十種型號的潛水電泵。
QS型潛水電泵執行標準：JB/T8092-2006《小型潛水泵》
二、井用潛水泵使用條件
電源：頻率50HZ，電壓為380V±5%的三相交流電源。
水質要求：水溫不超過+30℃的無腐蝕性清水，水中含固體雜質的體積比不超過0.01%，粒度不大于0.2毫米；水的PH值應在6.5～8.5之間。
電泵應完全浸入水中運行，潛入深度不小于0.5米，不超過5米。
三、技術規格

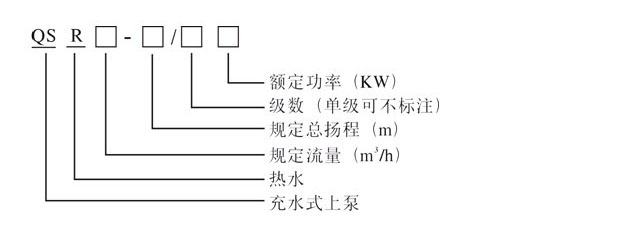

1、井用潛水泵型號意義：

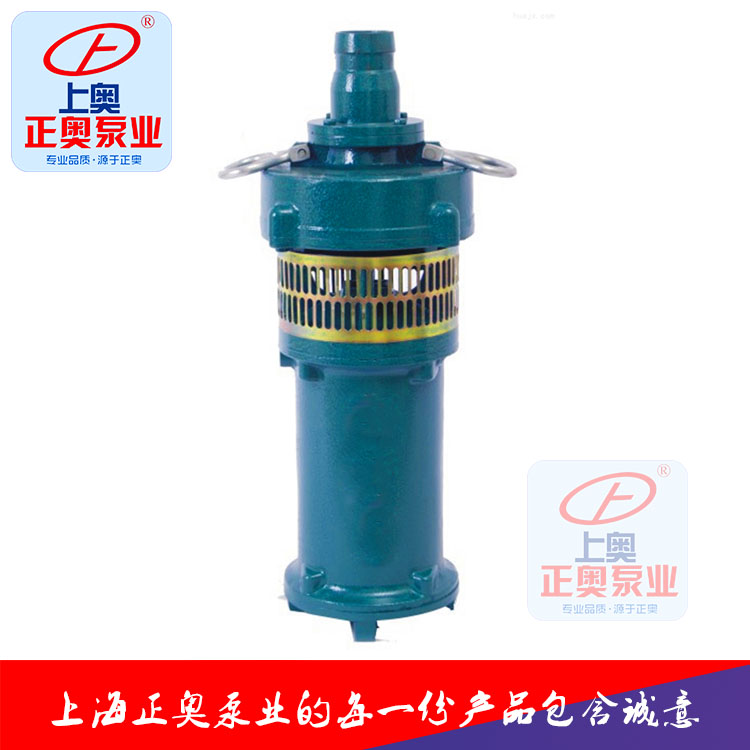

四、井用潛水泵結構說明
1、QS潛水電泵由水泵、潛水電機兩部分組成。
2、水泵由葉輪、導葉（導流殼）、進水節、出水口等部件組成。葉輪的固定采用錐形套或鍵。
3、潛水電機采用充水式結構，內腔充滿清水，主要用于電機冷卻及滑動軸承的潤滑；電機定子繞組采用耐水電磁線，有良好的耐水性能，轉子為鼠籠型結構。電機上端設有注水孔及排氣孔，下端設有放水孔。電機下部裝有止推軸承及推力盤，主要承受泵軸向力及轉子的自重。轉子軸伸入處裝有橡膠甩砂器和骨架油封，組成防砂機構，能有效防止泥沙進入電機。
五、井用潛水泵安裝及使用
1、準備工作
1）使用環境必須符合本說明書中的條件，不應排灌泥水、氨水、石灰水等含固體顆粒高的或腐蝕性大的水質。
2）必須在推薦的揚程范圍內正確選用。
3）檢查軸轉動是否靈活，應無卡死點。

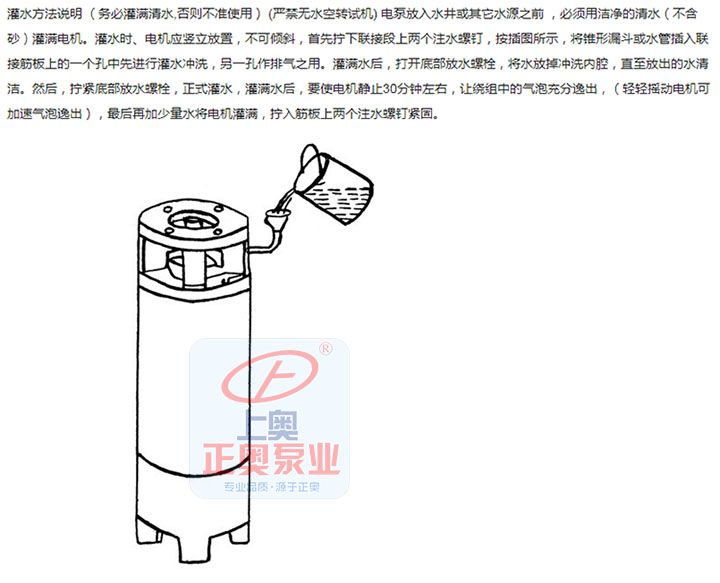

4）打開排氣和注水螺塞，向電機內腔注滿清水。注意防止假滿，上好螺塞，不應有漏水現象。
5）用500伏兆歐表測量電機絕 ，應不低于50MΩ。
6）裝好保護開關，瞬時啟運電機（不超過1秒），看電機轉向是否和標牌相同；若相反，調換電源任意兩個接頭即可，試轉向時，必須從泵出水口灌入清水，待水從進水節流出時方可啟動。
7）電泵配短電纜出廠，電泵的電纜接頭應分別用普通膠布，亞敏膠粘帶、塑料絕緣膠包扎，保證水不能浸入接頭。（電纜接頭方法見附圖）
8）為確保安全，電泵在使用前，應安裝好可靠的接地電纜線。
9）準備吊繩、枕木或鋼管二根，綁扎電纜用軟鐵絲或細繩索。
2、井用潛水泵安裝
1）電泵在河塘里安裝時，需用竹簍扎在電泵下端，用三角架或傍船、傍橋、榜碼頭吊放。周圍雜草必須清除，切不可陷入泥中，造成溫升過高而燒壞電機。
2）井內安裝時，電纜需用繩索或軟鐵絲繩系在每節輸水管上。下泵時發現卡住時，不能強行下泵，避免電泵與井壁卡死現象。輸水管膠墊要墊好，螺栓均勻擰緊，避免漏水。
3）電泵潛水深度不宜太深，以動水位以下0.5～5米為宜。
4）電泵必須單獨安裝開關及啟動保護器，不得與其它電器裝置共用，并且必須與電機功率相匹配，保護器額定電流的旋轉位置不得隨意改變，以防失去保護作用。如不配用啟動保護器使用而損壞的電泵，廠方不予負責。
3、井用潛水泵使用
1）用500伏兆歐表測量電機繞組對地絕緣電阻值應不低于5兆歐。
2）電泵啟動后，觀察儀表電流、電壓是否符合額定范圍，運轉聲音有無異常及震動發生。若不正常應及時解決。
3）電泵運行過程中，要經常觀察電壓、電流、流量、揚程，如發現下列情況之一應立即停止運行。
a.在額定電壓時電流超過額定值。
b.額定揚程時，流量較正常情況下降較大。
c.絕緣電阻低于0.5兆歐。
d.泵間歇出水。
e.電泵有突發聲響或較大震動。
f.保護開關頻繁跳閘。
4）停機即關閉電源，再啟動時，須等5分鐘或更長時間進行，以防電機溫升過高。
六、井用潛水泵使用注意事項
QS潛水電泵是一種全揚程水泵，應首先在推薦范圍內使用，并單獨使用適當?shù)谋Ｗo(hù)開關。運行過程中請勿移動電泵。
潛水之前，瞬時啟動電機，看電機轉向是否符合標注，潛入水中絕緣電阻值應不低于5兆歐。
電泵在運行中，電流超過額定值，流量下降較大，絕緣低于0.5兆歐，電機較大震動應停機檢查。
切記電機下井前必須注滿清水，擰緊注水，放氣螺塞，否則不準使用。
電纜和電泵的引線接頭要連接可靠，密封嚴實。
電泵存放時，首先放凈電機內部清水（放水螺塞位于電泵底端），擦干表面將電纜包扎了，存放在無塵、無腐蝕性物質、室溫不低于0℃不高于30℃的地方。
電泵在啟動、運行、停止時，若出現異常情況應停機待檢，并積極向廠咨詢和聯系修理。
七、井用潛水泵保養與維護
1、力求電泵在正常工況下運行。
2、電泵每運轉1000小時進行一次大檢修。（最好在廠家指定維修點）保養檢修項目是：
a、拆下全部零件進行清洗。
b、更換骨架油封及橡膠軸承。
c、更換損壞零件。
電泵無聯軸器時拆裝順序是：
電纜護罩→濾水網→出水口→導葉部件→葉輪→進水節部件→上導軸承座部件→下導軸承座部件及轉子→轉子
電泵有聯軸器時拆裝順序是：
電纜護罩→濾水網→進水節與導流殼聯接螺栓→聯軸器頂絲→將電機與水泵分離→取去聯軸器
水泵拆卸：錐形套（用拆裝筒輕輕敲打）→葉輪→導流殼→上導流殼
電機拆卸：甩砂器→進水節→上導軸承座→下導軸承座部件及轉子→轉子
3、對經常移動工作場所而使用的電泵，每用完一次，應拆下濾水網，擰下注水及排氣孔螺絲、灌滿清水，再放開電機下部放水螺塞，對電機內腔進行清洗。
井用潛水泵部分主要技術參數：
| 規格型號 | 水 泵 | 電 機 | ||||||
| 流量 | 揚程 | 轉速 | 出水口徑 | 額定功率 | 額定電壓 | 額定電流 | 最大外徑 | |
| QS10-36/2-2.2 | 10 | 36 | 2850 | 40 | 2.2 | 380 | 5.7 | 190 |
| QS10-54/3-3 | 10 | 54 | 2850 | 40 | 3 | 380 | 7.5 | 190 |
| QS10-70/4-4 | 10 | 70 | 2850 | 40 | 4 | 380 | 9.8 | 190 |
| QS10-90/5-5.5 | 10 | 90 | 2850 | 40 | 5.5 | 380 | 13.1 | 190 |
| QS10-108/6-5.5 | 10 | 108 | 2850 | 40 | 5.5 | 380 | 13.1 | 190 |
| QS10-126/7-7.5 | 10 | 126 | 2850 | 40 | 7.5 | 380 | 17.4 | 190 |
| QS15-26-2.2 | 15 | 26 | 2850 | 2 | 2.2 | 380 | 5.7 | 190 |
| QS15-34/2-3 | 15 | 34 | 2850 | 2 | 3 | 380 | 7 | 190 |
| QS15-52/4-4 | 15 | 52 | 2850 | 2 | 4 | 380 | 9.4 | 190 |
| QS15-65/5-5.5 | 15 | 65 | 2850 | 2 | 5.5 | 380 | 13.4 | 190 |
| QS15-78/6-5.5 | 15 | 78 | 2850 | 50 | 5.5 | 380 | 13.4 | 190 |
| QS15-91/7-7.5 | 15 | 91 | 2850 | 50 | 7.5 | 380 | 17.4 | 190 |
| QS15-104/8-7.5 | 15 | 104 | 2850 | 50 | 7.5 | 380 | 17.4 | 190 |
| QS20-30/2-3 | 20 | 30 | 2850 | 2.5 | 3 | 380 | 7 | 184 |
| QS20-40/2-4 | 20 | 40 | 2850 | 2.5 | 4 | 380 | 9.4 | 184 |
| QS20-54/3-5.5 | 20 | 54 | 2850 | 2.5 | 5.5 | 380 | 13.4 | 184 |
| QS20-75/3-7.5 | 20 | 75 | 2850 | 2.5 | 7.5 | 380 | 18.6 | 184 |
| QS20-81/6-7.5 | 20 | 81 | 2850 | 75 | 7.5 | 380 | 17.4 | 184 |
| QS25-17-2.2 | 25 | 17 | 2850 | 2.5 | 2.2 | 380 | 5.7 | 184 |
| QS25-25-3 | 25 | 25 | 2850 | 2.5 | 3 | 380 | 7 | 184 |
| QS25-36/2-4 | 25 | 36 | 2850 | 2.5 | 4 | 380 | 9.4 | 184 |
| QS25-44/2-5.5 | 25 | 44 | 2850 | 2.5 | 5.5 | 380 | 13.4 | 184 |
| QS25-60/3-7.5 | 25 | 60 | 2850 | 2.5 | 7.5 | 380 | 18.6 | 184 |
| QS32-20-3 | 32 | 20 | 2850 | 3 | 3 | 380 | 7 | 184 |
| QS30-30/2-4 | 30 | 30 | 2850 | 3 | 4 | 380 | 9.4 | 184 |
| QS30-36/2-5.5 | 30 | 36 | 2850 | 3 | 5.5 | 380 | 13.4 | 184 |
| QS30-45/3-5.5 | 30 | 45 | 2850 | 3 | 5.5 | 380 | 13.4 | 184 |
| QS30-54/3-7.5 | 30 | 54 | 2850 | 3 | 7.5 | 380 | 18.6 | 184 |
| QS40-16-3 | 40 | 16 | 2850 | 3 | 3 | 380 | 7 | 184 |
| QS40-21-4 | 40 | 21 | 2850 | 3 | 4 | 380 | 9.4 | 184 |
| QS40-28-5.5 | 40 | 28 | 2850 | 3 | 5.5 | 380 | 13.4 | 184 |
| QS40-32/2-5.5 | 40 | 32 | 2850 | 3 | 5.5 | 380 | 13.4 | 184 |
| QS40-40/2-7.5 | 40 | 40 | 2850 | 3 | 7.5 | 380 | 18.6 | 184 |
| QS45-16-3 | 45 | 16 | 2850 | 3 | 3 | 380 | 7 | 184 |
| QS45-25-5.5 | 45 | 25 | 2850 | 3 | 5.5 | 380 | 13.4 | 184 |
| QS50-18-4 | 50 | 18 | 2850 | 4 | 4 | 380 | 9.4 | 184 |
| QS50-24-5.5 | 50 | 24 | 2850 | 4 | 5.5 | 380 | 13.4 | 184 |
| QS50-30/2-7.5 | 50 | 30 | 2850 | 4 | 7.5 | 380 | 18.6 | 184 |
| QS50-39/3-7.5 | 50 | 39 | 2850 | 4 | 7.5 | 380 | 18.6 | 184 |
| QS65-7-2.2 | 65 | 7 | 2850 | 4 | 2.2 | 380 | 5.7 | 184 |
井用潛水泵主要技術參數
| 規格型號 | 水泵 | 電機 | ||||||
| 流量 | 揚程 | 轉速 | 出水口徑 | 額定功率 | 額定電壓 | 額定電流 | 最大外徑 | |
| QS65-10-3 | 65 | 10 | 2850 | 4 | 3 | 380 | 7 | 184 |
| QS65-13-4 | 65 | 13 | 2850 | 4 | 4 | 380 | 9.4 | 184 |
| QS60-20-5.5 | 65 | 20 | 2850 | 4 | 5.5 | 380 | 13.4 | 184 |
| QS65-25-7.5 | 65 | 25 | 2850 | 4 | 7.5 | 380 | 18.6 | 184 |
| QS80-11-4 | 80 | 11 | 2850 | 4 | 4 | 380 | 9.4 | 184 |
| QS80-22-7.5 | 80 | 24 | 2850 | 4 | 7.5 | 380 | 18.6 | 184 |
| QS80-24/2-7.5 | 80 | 24 | 2850 | 4 | 7.5 | 380 | 18.6 | 184 |
| QS100-8-4 | 100 | 8 | 2850 | 4 | 4 | 380 | 9.4 | 184 |
| QS100-15-7.5 | 100 | 15 | 2850 | 6 | 7.5 | 380 | 18.6 | 184 |
| QS120-7-4 | 120 | 7 | 2850 | 6 | 4 | 380 | 9.4 | 220 |
| QS120-10-5.5 | 120 | 10 | 2850 | 6 | 5.5 | 380 | 13.4 | 220 |
| QS120-18/2-7.5 | 120 | 18 | 2850 | 6 | 7.5 | 380 | 18.6 | 220 |
| QS160-8-5.5 | 160 | 8 | 2850 | 6 | 5.5 | 380 | 13.4 | 220 |
| QS200-5-4 | 200 | 5 | 2850 | 6 | 4 | 380 | 9.4 | 220 |
| QS210-10-7.5 | 210 | 10 | 2850 | 6 | 7.5 | 380 | 18.6 | 220 |
| QS220-5-5.5 | 220 | 5 | 2850 | 6 | 5.5 | 380 | 13.4 | 184 |
| QS250-5-5.5 | 250 | 5 | 2850 | 6 | 5.5 | 380 | 13.4 | 220 |
| QS250-8-7.5 | 250 | 8 | 2850 | 6 | 7.5 | 380 | 18.6 | 220 |
注：如產品更改后表參數與本表參數不一致時，以產品合格證、銘牌為準！
