1W型單級直聯旋渦泵
銷售熱線：021-66525777 63099652
產品分類:旋渦泵
口徑（進口/出口）:25（mm）
流量:2.4-2.5（m3/h）
正奧泵業優勢：知名度高，品質可靠，服務完善 現貨供應
各種材質、非常規產品皆可訂做
- 產品概述
一、產品概述：
1W型單級直連旋渦泵是我廠生產多年的老產品，具有結構簡單，使用安全可靠，維修保養方便，體積小，重量輕等優點。本產品性能穩定可靠，達到國內同類產品水平。由于以上特點，我廠生產的W型單級直連旋渦泵深得全國廣大使用部門的擁護與信任。
W型單級直連旋渦泵是供汲送清水和物理化學性質類似于水的液體之用，使用液溫不得超過6 0℃，常用于小型鍋爐給水的配套，在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、 農業遠程噴灌等各工業部門都有廣泛的應用。
二、型號意義：
|
型號：1W-2.4-10.5
1-泵的進口直徑1英寸
W-旋渦泵
2.4-泵流量(m3／h)
1 0.5-泵揚程為10.5×10(m)
|
型號：1W-2.5-12
1-泵的進口直徑1英寸
W-旋渦泵
2.5-泵流量(m3／h)
1 2-泵揚程為12×10(m)
|
三：結構說明：

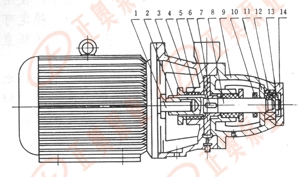

1W2.4-10.5產品結構
1．電機軸頭 8． 泵 軸
2．鍵 9． 泵 架
3．填料壓蓋 10．擋水圈
4．泵 體 11．軸承蓋乙
5．填 料 12．軸 承
6．鍵 13．小圓螺母
7．葉 輪 14．軸承蓋甲
泵體4與電機法蘭連接，泵軸8裝在電機軸頭上是動配合，鍵2在鍵槽內可自由滑動。
葉輪7與泵軸8也是動配合，運轉時能自動調整葉輪二面的間隙。泵裝好后旋轉泵軸轉動應輕松，不可有輕重現象，葉輪在泵內轉動應無摩擦噪音。葉輪與泵體泵蓋之間的間隙應在0.1 0～0.20毫米范圍內，并可用紙墊調整。

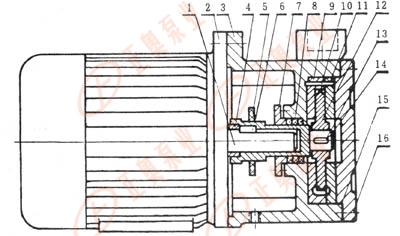

1W2.5-12產品結構
1．電機軸伸 9． 內隔板
2．電 機 10．銷
3．泵 體 11．外隔板
4．軸襯圈 12．葉 輪
5．擋水圈 13．接 軸
6．健 14．葉輪鍵
7．壓 蓋 15．O形密封圈
8．柔性石墨填料 16．泵 蓋
本泵采用泵與電機直聯結構，其進水口為水平方向，吐出口垂直向上。眾泵端看，泵為逆時針轉動。葉輪可在懸臂軸上自由滑動，運行時能自動調正葉輪二面的間隙，外隔板可借助于葉輪上的二螺孔與葉輪一起拆出，內隔棲采用9—4鋁鐵青銅，軸采用不銹鋼，填料采用新型密封材料柔性石墨。
葉輪，內隔板采用9-4鐵青銅，軸采用不銹鋼'填料米用新型器封材料柔性石墨。
本泵性能穩定，結構簡單，拆裝方便。
1W直聯式單級旋渦泵性能參數

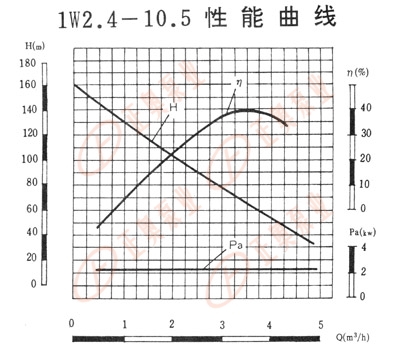

1w2.4-10.5性能曲線
|
流 量 (m3／h)
|
揚 程
|
轉 速(r／min)
|
軸功率 (KW)
|
配用功率 (KW)
|
效率 (％)
|
|
2.4
|
105
|
2900
|
2.49
|
3
|
28
|

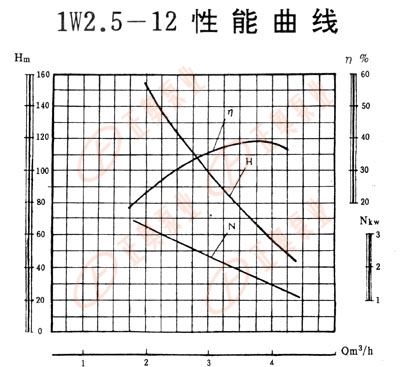

1w2.5-12性能曲線圖
|
流 量(m3／h)
|
揚 程
|
轉 速(r／min)
|
軸功率(KW)
|
電機功率(KW)
|
效 率(％)
|
汽蝕余量
|
|
2.5
|
120
|
2900
|
2.64
|
3
|
31
|
6-1
|
