一、用途：

DY型系列電子計量加油槍(簡稱加油槍)是用于測量流徑管道液體的體積流量的儀表。宜測量汽油、煤油燃料等。儀表具有精度高，使用方便靈活等優點。只要被測介質的液面與儀表之間具有2米至10米的落差高度，便可正常工作，不需附加動力源。

二、主要技術參數

1.公稱口徑及流量：
2、計量精度：±1%

3、被測介質：汽油如介質為煤油、柴油時應對流量計讀數作修正處理。

4、最大工作壓力：0.1MPa

三、主要結構及工作原理

電子計量加油槍的結構由電子顯數器、計量室及主體三部分組成。其中電子顯數由磁性聯軸器和累計指示，回零裝置等機構組成，計量室由芯架、葉輪、蝸輪、蝸桿等零件組成，主體由表殼、進、出油筒、閥門機構等組成。

    握緊彎手柄，閥門打開時，液體經進油筒流入計量室，液體作用在葉輪上使之產生轉矩而轉動，葉輪的轉速經蝸桿、蝸輪、齒輪的減速，再經磁性聯軸器帶動電子顯數器進行積算，便可讀出流徑管道的液體體積數量。

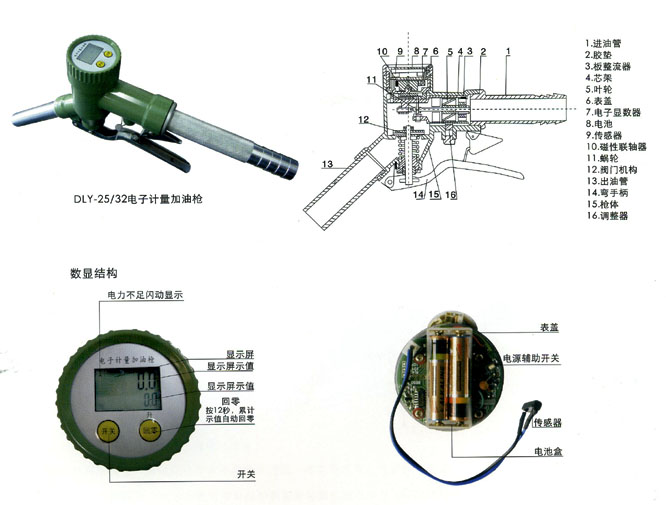

1、進油管2、膠墊3、孔板整流器4、芯架5、葉輪6、表蓋7、電子顯數器8、電池9、傳感器10、磁性聯軸器11、蝸輪12、閥門機構13、出油管14、彎手柄15、槍體16、調整器
一、顯示屏為液晶顯示

二、屏幕上方顯示值為最新示值讀數

三、屏幕下方顯示值為零計示值讀數

四、回零裝置按一下最新示值回零，按著12秒累計示值回零

五、開關為電池電源開關

六、電源顯示，在電力不足的情況下進行閃動，應更換電池。

七、電源輔助開關、傳感器、電池盒。

八、使用安裝細則

安裝前應將輸液管道、膠管等進行清洗，然后將膠管接于電子計量加油槍的管接頭上扎緊，便可進行使用。DDY-25型、DDY-32型即表示可用內徑φ25、φ32膠管連接使用。

     1、管路中被測介質的流量值，應符合并保持在計量加油槍規定的流量范圍，詳見第二款1條。

     2、被測液體的液面應高出流量計2-10米的位置。

     3、計量加油槍前端應安裝“過濾裝置”以保證液體的清潔。“過濾裝置”可用不低于20目的鋼絲

布，且總面積應在75mm以上對液體進行過濾。

     4、計量加油槍是比較精密的儀表，嚴禁摔打、敲擊。如儀表發生故障應先熟悉結構，仔細依次

進行拆卸檢查，拆裝后應重新標定檢查。

     （1）標準容器的精度不得低于±0.2%。

     （2）標定時選取在儀表流量范圍內低、中、高三點進行，每點測試三次，取得平均值。

儀表計量精度按下式計算：標定時如需對儀表精度進行調整，可拆除鉛封，卸下鉛封鏍釘，再旋下頂緊釘，將調節螺釘旋進為正，旋出為負，調整后依次裝上，經標定后的儀表應符合精度的要求。

    5、本加油槍屬速度式儀表，介質的粘度及密變的變化對儀表的示值有影響。出廠時是以汽油(或模擬汽油)為介質標定的，所以在計量煤油或柴油時，對儀表的指示值應作修正處理。如有條件，用戶應重新在使用條件下標定。煤油的粘度受溫度影響較大，所以不同溫度修正的系數有差異，經實驗推導出修正系數，推薦給用戶。

        計算公式如下：

修正系數為：(1)介質是煤油時煤油修正系數＝0.994

            (2)介質是柴油時：

                               油溫＞10℃時柴油修正系數為＝0.978

                               油溫≤10℃時柴油修正系數為＝0.957

應用實例：計量柴油時，油溫為13℃時，加油槍表盤指示值為 150升，求實際加油量：

             實際加油量＝0.978×150升＝146.7升

             答：實際加油量為146.7升。

6、安裝示意圖

7、電子顯數器，如果在使用中顯示屏幕左上方出現閃動或不顯示，請調換電池（7號，1.5V，2節）調換電池時，打開表蓋，把電子顯數拿出，調換新電池后再重新放在原處，注意傳感器也放在原處孔內，蓋好表蓋就可以使用，并注意+-電源方向。如果新安裝電池正確按電源開關啟動顯示屏不顯示，打開表蓋，按電源輔助開關，1-2次數顯恢復正常工作。
