一、主要用途:
1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林噴灌，消防增壓，遠距離輸送，暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T≤80℃。
2、ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙、以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ISWR型使用溫度T≤120℃。
3、lSWH臥式化工泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20~C～+120℃。
4、lSWB臥式管道油泵，供輸送汽油、煤油、柴油等用油類產品或易燃、易爆液體，被輸送介質溫度為一20~C～+120℃。
二、工作條件:
1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
三、產品特點:
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

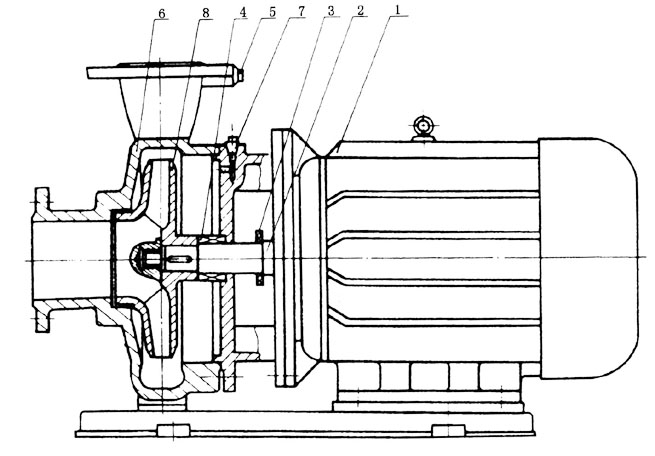

四、結構圖：
1 電動機：直接與水泵聯接傳送動力，采用名牌電機。
2 泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
3 擋水圈：防止因密封漏水而使電機進水。
4 機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
5 取壓塞：可安裝壓力表直觀監控泵的正常高效運行
6 泵體：壓出塞和吸入室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
7 放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
8 葉輪：采用水力模型設計而成，具有高效率，可靠性好等特點。

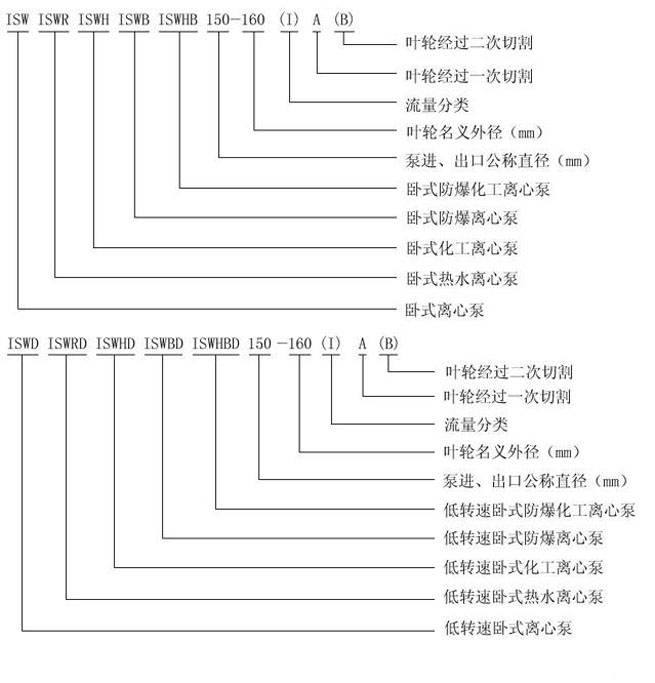

五、型號意義：
六、性能參數：
|
型 號
|
流 量Q
|
揚程
m
|
效率
%
|
轉速
r/min
|
電機功率
KW
|
允許汽蝕余量
m
|
|
m3/h
|
l/s
|
|
25-125
|
4
|
1.11
|
20
|
36
|
2900
|
0.75
|
2.3
|
|
25-160
|
4
|
1.11
|
32
|
32
|
2900
|
1.5
|
2.3
|
|
25-160A
|
3.7
|
1.03
|
28
|
31
|
2900
|
1.1
|
2.3
|
|
32-100(I)
|
6.3
|
1.75
|
12.5
|
54
|
2900
|
0.75
|
2.3
|
|
32-125
|
5
|
1.39
|
20
|
44
|
2900
|
0.75
|
2.3
|
|
32-125A
|
4.5
|
1.25
|
16
|
43
|
2900
|
0.55
|
2.3
|
|
32-160
|
6.5
|
5
|
32
|
44
|
2900
|
1.5
|
2.3
|
|
32-160A
|
4
|
1.1
|
25
|
34
|
2900
|
1.1
|
2.0
|
|
32-160(I)
|
6.3
|
1.75
|
32
|
40
|
2900
|
2.2
|
2.0
|
|
32-200
|
4.5
|
12.5
|
50
|
32
|
2900
|
3
|
2.0
|
|
32-200(I)
|
6.3
|
1.75
|
50
|
33
|
2900
|
4
|
2.0
|
|
32-200A
|
4
|
1.11
|
44
|
40
|
2900
|
2.2
|
2.0
|
|
40-125
|
6.3
|
1.75
|
20
|
46
|
2900
|
1.1
|
2.3
|
|
40-125A
|
5.6
|
1.56
|
16
|
45
|
2900
|
0.75
|
2.3
|
|
40-160
|
6.3
|
1.75
|
32
|
40
|
2900
|
2.2
|
2.3
|
|
40-160A
|
5.9
|
1.64
|
28
|
39
|
2900
|
1.5
|
2.3
|
|
40-160B
|
5.5
|
1.53
|
24
|
38
|
2900
|
1.1
|
2.3
|
|
40-200
|
6.3
|
1.75
|
50
|
33
|
2900
|
4
|
2.3
|
|
40-200A
|
5.9
|
1.64
|
44
|
31
|
2900
|
3
|
2.3
|
|
40-200B
|
5.3
|
1.47
|
36
|
29
|
2900
|
2.2
|
2.3
|
|
40-250
|
6.3
|
1.75
|
80
|
28
|
2900
|
7.5
|
2.3
|
|
40-250A
|
5.9
|
1.64
|
70
|
28
|
2900
|
5.5
|
2.3
|
|
40-250B
|
5.5
|
1.53
|
60
|
27
|
2900
|
4
|
2.3
|
|
40-100(I)
|
12.5
|
3.47
|
12.5
|
62
|
2900
|
1.1
|
2.3
|
|
40-100(I)A
|
11
|
3.05
|
10
|
60
|
2900
|
0.75
|
2.3
|
|
40-125(I)
|
12.5
|
3.47
|
20
|
58
|
2900
|
1.5
|
2.3
|
|
40-125(I)A
|
11
|
3.05
|
16
|
57
|
2900
|
1.1
|
2.3
|
|
40-160(I)
|
12.5
|
3.47
|
32
|
52
|
2900
|
3
|
2.3
|
|
40-160(I)A
|
11.7
|
3.25
|
28
|
51
|
2900
|
2.2
|
2.3
|
|
40-160(I)B
|
10.4
|
2.89
|
22
|
50
|
2900
|
1.5
|
2.3
|
|
40-200(I)
|
12.5
|
3.47
|
50
|
46
|
2900
|
5.5
|
2.3
|
|
40-200(I)A
|
11.7
|
3.25
|
44
|
45
|
2900
|
4
|
2.3
|
|
40-200(I)B
|
10.6
|
2.94
|
36
|
44
|
2900
|
3
|
2.3
|
|
40-250(I)
|
12.5
|
3.47
|
80
|
38
|
2900
|
11
|
2.3
|
|
40-250(I)A
|
11.6
|
3.22
|
70
|
38
|
2900
|
7.5
|
2.3
|
|
40-250(I)B
|
10.8
|
3.0
|
60
|
37
|
2900
|
7.5
|
2.3
|
|
40-250(I)C
|
10.0
|
2.78
|
52
|
36
|
2900
|
5.5
|
2.3
|
|
50-100
|
12.5
|
3.47
|
12.5
|
62
|
2900
|
1.1
|
2.3
|
|
50-100A
|
11
|
3.05
|
10
|
60
|
2900
|
0.75
|
2.3
|
|
50-125
|
12.5
|
3.47
|
20
|
58
|
2900
|
1.5
|
2.3
|
|
|
型 號
|
流 量Q
|
揚程
m
|
效率
%
|
轉速
r/min
|
電機功率
KW
|
允許汽蝕余量
m
|
|
m3/h
|
l/s
|
|
50-125A
|
11
|
3.05
|
16
|
57
|
2900
|
1.1
|
2.3
|
|
50-160
|
12.5
|
3.47
|
32
|
52
|
2900
|
3
|
2.3
|
|
50-160A
|
11.7
|
3.25
|
28
|
51
|
2900
|
2.2
|
2.3
|
|
50-160B
|
10.4
|
2.89
|
22
|
50
|
2900
|
1.5
|
2.3
|
|
50-200
|
12.5
|
3.47
|
50
|
46
|
2900
|
5.5
|
2.3
|
|
50-200A
|
11.7
|
3.25
|
44
|
45
|
2900
|
4
|
2.3
|
|
50-200B
|
10.6
|
2.94
|
36
|
44
|
2900
|
3
|
2.3
|
|
50-250
|
12.5
|
3.47
|
80
|
38
|
2900
|
11
|
2.3
|
|
50-250A
|
11.6
|
3.22
|
70
|
38
|
2900
|
7.5
|
2.3
|
|
50-250B
|
10.8
|
3.0
|
60
|
37
|
2900
|
7.5
|
2.3
|
|
50-250C
|
10.0
|
2.78
|
52
|
36
|
2900
|
5.5
|
2.3
|
|
50-100(I)
|
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.5
|
|
50-100(I)A
|
22.3
|
6.19
|
10
|
67
|
2900
|
1.1
|
2.5
|
|
50-125(I)
|
25
|
6.94
|
20
|
68
|
2900
|
3
|
2.5
|
|
50-125(I)A
|
22.3
|
6.19
|
16
|
66
|
2900
|
2.2
|
2.5
|
|
50-160(I)
|
25
|
6.94
|
32
|
63
|
2900
|
4
|
2.5
|
|
50-160(I)A
|
23.4
|
6.5
|
28
|
62
|
2900
|
4
|
2.5
|
|
50-160(I)B
|
21.6
|
6.0
|
24
|
58
|
2900
|
3
|
2.5
|
|
50-200(I)
|
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
|
50-200(I)A
|
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
|
50-200(I)B
|
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
|
50-250(I)
|
25
|
6.94
|
80
|
50
|
2900
|
15
|
2.5
|
|
50-250(I)A
|
23.4
|
6.5
|
70
|
50
|
2900
|
11
|
2.5
|
|
50-250(I)B
|
21.6
|
6.0
|
60
|
49
|
2900
|
11
|
2.5
|
|
50-315(I)
|
25
|
6.94
|
125
|
40
|
2900
|
30
|
2.5
|
|
50-315(I)A
|
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
|
50-315(I)B
|
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
|
50-315(I)C
|
20.6
|
5.72
|
85
|
38
|
2900
|
15
|
2.5
|
|
65-100
|
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.5
|
|
65-100A
|
22.3
|
6.19
|
10
|
67
|
2900
|
1.1
|
2.5
|
|
65-125
|
25
|
6.94
|
20
|
68
|
2900
|
3
|
2.5
|
|
65-125A
|
22.3
|
6.19
|
16
|
66
|
2900
|
2.2
|
2.5
|
|
65-160
|
25
|
6.94
|
32
|
63
|
2900
|
4
|
2.5
|
|
65-160A
|
23.4
|
6.5
|
28
|
62
|
2900
|
4
|
2.5
|
|
65-160B
|
21.6
|
6.0
|
24
|
58
|
2900
|
3
|
2.5
|
|
65-200
|
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
|
65-200A
|
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
|
65-200B
|
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
|
65-250
|
25
|
6.94
|
80
|
50
|
2900
|
15
|
2.5
|
|
65-250A
|
23.4
|
6.5
|
70
|
50
|
2900
|
11
|
2.5
|
|
65-250B
|
21.6
|
6.0
|
60
|
49
|
2900
|
11
|
2.5
|
|
65-315
|
25
|
6.94
|
125
|
40
|
2900
|
30
|
2.5
|
|
65-315A
|
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
|
65-315B
|
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
|
65-315C
|
20.6
|
5.72
|
85
|
38
|
2900
|
15
|
2.5
|
|
65-100(I)
|
50
|
13.9
|
12.5
|
73
|
2900
|
3
|
3.0
|
|
65-100(I)A
|
44.7
|
12.4
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
65-125(I)
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
3.0
|
型 號
|
流 量Q
|
揚程
m
|
效率
%
|
轉速
r/min
|
電機功率
KW
|
允許汽蝕余量
m
|
|
m3/h
|
l/s
|
|
65-125(I)A
|
45
|
12.5
|
16
|
71
|
2900
|
4
|
3.0
|
|
65-160(I)
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
65-160(I)A
|
46.7
|
13.0
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
65-160(I)B
|
43.3
|
12.0
|
24
|
69
|
2900
|
5.5
|
3.0
|
|
65-200(I)
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.0
|
|
65-200(I)A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.0
|
|
65-200(I)B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
65-250(I)
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
65-250(I)A
|
46.7
|
13.0
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
65-250(I)B
|
43.3
|
12.0
|
60
|
58
|
2900
|
15
|
3.0
|
|
65-315(I)
|
50
|
13.9
|
125
|
54
|
2900
|
37
|
3.0
|
|
65-315(I)A
|
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3.0
|
|
65-315(I)B
|
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3.0
|
|
65-315(I)C
|
41
|
11.4
|
85
|
51
|
2900
|
22
|
3.0
|
|
80-100
|
50
|
13.9
|
12.5
|
73
|
2900
|
3
|
|
80-100A
|
44.7
|
12.5
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
80-125
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
80-125A
|
45
|
12.5
|
16
|
71
|
2900
|
4
|
3.0
|
|
80-160
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
80-160A
|
46.7
|
13.0
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
80-16, 0B
|
43.3
|
12.0
|
24
|
69
|
2900
|
5.5
|
3.0
|
|
80-200
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.0
|
|
80-200A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.0
|
|
80-200B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
80-250
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
80-250A
|
46.7
|
13.0
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
80-250B
|
43.3
|
12.0
|
60
|
58
|
2900
|
15
|
3.0
|
|
80-315
|
50
|
13.9
|
125
|
54
|
2900
|
37
|
3.0
|
|
80-315A
|
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3.0
|
|
80-315B
|
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3.0
|
|
80-315C
|
41
|
11.4
|
85
|
51
|
2900
|
22
|
3.0
|
|
80-350
|
50
|
13.9
|
150
|
66
|
2900
|
55
|
3.0
|
|
80-350A
|
44.5
|
12.4
|
142
|
65
|
2900
|
45
|
3.0
|
|
80-350B
|
41
|
11.4
|
135
|
62
|
2900
|
37
|
3.0
|
|
80-100(I)
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
80-100(I)A
|
89
|
24.7
|
10
|
74
|
2900
|
4
|
4.5
|
|
80-125(I)
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
80-125(I)A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
80-160(I)
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
80-160(I)A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
80-160(I)B
|
86.6
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
|
80-200(I)
|
100
|
27.8
|
50
|
74
|
2900
|
2
|
4.5
|
|
80-200(I)A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.5
|
|
80-200(I)B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.5
|
|
80-250(I)
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.5
|
|
80-250(I)A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.5
|
|
80-250(I)B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.5
|
|
80-315(I)
|
100
|
27.8
|
125
|
66
|
2900
|
75
|
4.5
|
|
|
型 號
|
流 量Q
|
揚程
m
|
效率
%
|
轉速
r/min
|
電機功率
KW
|
允許汽蝕余量
m
|
|
m3/h
|
l/s
|
|
80-315(I)A
|
95
|
26.4
|
113
|
66
|
2900
|
55
|
4.0
|
|
80-315(I)B
|
90
|
25
|
101
|
65
|
2900
|
45
|
4.0
|
|
80-315(I)C
|
82
|
22.8
|
85
|
63
|
2900
|
37
|
4.0
|
|
100-100
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
100-100A
|
89
|
47
|
10
|
74
|
2900
|
4
|
4.5
|
|
100-125
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
100-125A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
100-160
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
100-160A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
100-160B
|
86.6
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
|
100-200
|
100
|
27.8
|
50
|
74
|
2900
|
22
|
4.0
|
|
100-200A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.0
|
|
100-200B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.0
|
|
100-250
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.0
|
|
100-250A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.0
|
|
100-250B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.0
|
|
100-315
|
100
|
27.8
|
125
|
66
|
2900
|
75
|
4.0
|
|
100-315A
|
95
|
26.4
|
113
|
66
|
2900
|
55
|
4.0
|
|
100-315B
|
90
|
25
|
101
|
65
|
2900
|
45
|
4.0
|
|
100-315C
|
82
|
22.8
|
85
|
63
|
2900
|
37
|
4.0
|
|
100-100(I)
|
160
|
44.4
|
12.5
|
73
|
2900
|
11
|
4.5
|
|
100-125(I)
|
160
|
44.4
|
20
|
74
|
2900
|
15
|
4.5
|
|
100-125(I)A
|
140
|
39
|
17
|
72
|
2900
|
11
|
4.5
|
|
100-160(I)
|
160
|
44.4
|
32
|
32
|
2900
|
22
|
5.6
|
|
100-160(I)A
|
140
|
39
|
28
|
28
|
2900
|
18.5
|
5.0
|
|
100-200(I)
|
100
|
44.4
|
50
|
50
|
2900
|
37
|
5.2
|
|
100-200(I)A
|
140
|
39
|
45
|
45
|
2900
|
30
|
4.5
|
|
100-200(I)B
|
100
|
27.8
|
40
|
40
|
2900
|
22
|
4.5
|
|
100-250(I)
|
160
|
44.4
|
80
|
80
|
2900
|
55
|
4.8
|
|
100-250(I)A
|
140
|
39
|
72
|
72
|
2900
|
45
|
4.5
|
|
100-250(I)B
|
100
|
27.8
|
65
|
65
|
2900
|
37
|
4.5
|
|
100-350
|
100
|
27.8
|
150
|
150
|
2900
|
90
|
4.0
|
|
100-350A
|
87
|
24.2
|
142
|
142
|
2900
|
75
|
4.0
|
|
100-350B
|
82
|
22.8
|
135
|
135
|
2900
|
55
|
4.0
|
|
125-100
|
160
|
44.4
|
12.5
|
12.5
|
2900
|
11
|
4.0
|
|
125-100A
|
143
|
39.7
|
10
|
10
|
2900
|
7.5
|
4.0
|
|
125-125
|
160
|
44.4
|
20
|
20
|
2900
|
15
|
4.0
|
|
125-125A
|
143
|
39.7
|
16
|
16
|
2900
|
11
|
4.0
|
|
125-160
|
160
|
44.4
|
32
|
32
|
2900
|
22
|
4.0
|
|
125-160A
|
150
|
41.7
|
28
|
28
|
2900
|
18.5
|
4.0
|
|
125-160B
|
138
|
38.3
|
24
|
24
|
2900
|
15
|
4.0
|
|
125-200
|
160
|
44.4
|
50
|
50
|
2900
|
37
|
5.5
|
|
125-200A
|
150
|
41.7
|
44
|
44
|
2900
|
30
|
5.5
|
|
125-200B
|
138
|
38.3
|
37.5
|
37.5
|
2900
|
22
|
5.5
|
|
125-250
|
160
|
44.4
|
80
|
80
|
2900
|
55
|
5.0
|
|
125-250A
|
150
|
41.7
|
70
|
70
|
2900
|
45
|
5.5
|
|
|
注：用戶如需125~300mm口徑的管道離心泵，與低轉速臥式管道離心泵，請電話聯系021-63099630。
|
式不銹鋼自吸離心泵.jpg)
式不銹鋼耐腐蝕離心泵.jpg)
