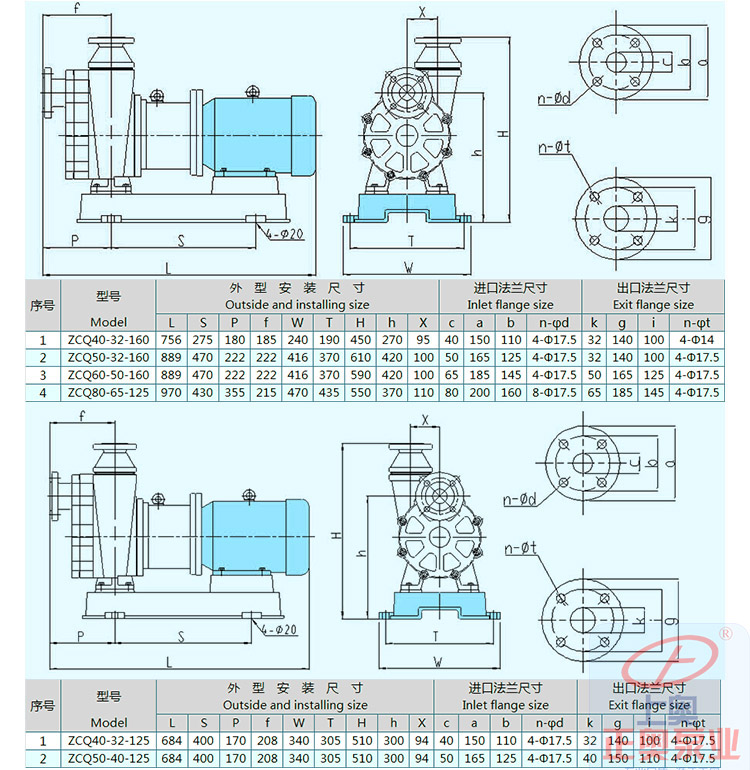

- 安裝尺寸
- 應用領域
- 使用說明
- 產品特點
一、用 途：
ZMD氟塑料自吸式磁力泵廣泛適用于石油化工、有色金屬冶煉農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子,化成箔等行業，是目前磁力泵品種中結構新穎的產品，效高能節、全安實用。使用溫度：-40°C-130°C
二、設計特點：
ZMD系列自吸式磁力泵，集合了磁力泵的所有優良特性，且優勢即可以自吸，一般自吸高度可達2-4米，充 分結合了自吸泵和磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳動，完全消除了滴漏的現象。是輸送易燃、易爆、易揮發、強腐蝕、強 滲透性高危化學介質理想的選擇。根據所輸送介質的特性，如介質比重、腐蝕性等可選用不用材質的泵主軸材料，如輸送氫**酸和有機溶劑可選用無壓燒結碳化硅 主軸或99.99%氧化鋁陶瓷主軸。ZMD系列磁力驅動泵采用新材料制成的隔離套具有高強度的力學性能，消除了一般磁力泵具有的磁渦流現象。 ZMD系列磁力驅動泵采用獨特的后拉式結構，整機過流部分只有5個部件總成組合而成，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養工作。

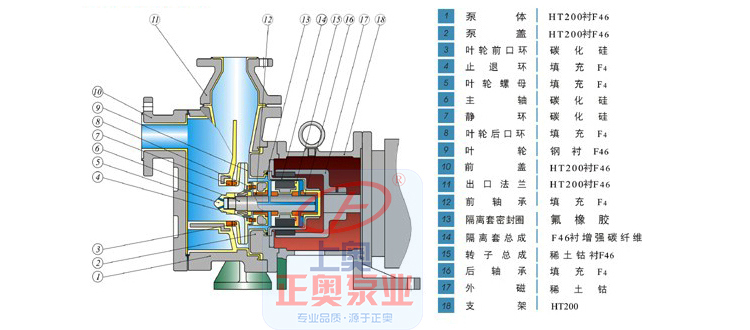

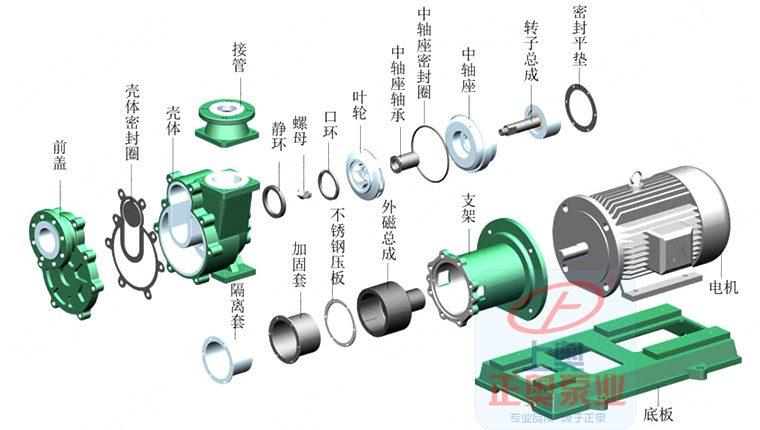

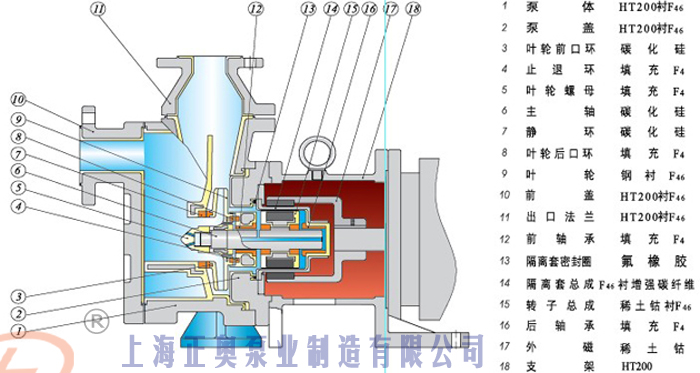

三、結構與材料：
四、型號意義：
|
50 ZMD - 32 F |
|||
|
50 |
泵進口直徑是50mm |
32 |
泵的揚程為32m |
|
ZMD |
自吸式磁力驅動泵代碼 |
F |
泵過流部件材質為**塑料 |
五、性能與參數：
|
型 號 |
流 量 |
揚 程 |
電機功率 |
汽蝕余量 |
口徑 |
效 率 |
重量 |
|
|
進口 |
出口 |
|||||||
|
40ZMD-20F |
8 |
20 |
2.2 |
3.0 |
40 |
25 |
16 |
110 |
|
40ZMD-32F |
6 |
32 |
4 |
3.0 |
26 |
110 |
||
|
40ZMD-25F |
10 |
25 |
4 |
3.0 |
24 |
110 |
||
|
50ZMD-20F |
12 |
20 |
2.2 |
3.0 |
50 |
50 |
25 |
188 |
|
50ZMD-32F |
15 |
32 |
5.5 |
3.0 |
44 |
188 |
||
|
50ZMD-25F |
20 |
25 |
5.5 |
3.0 |
44 |
188 |
||
|
50ZMD-50F |
8 |
50 |
7.5 |
3.5 |
21 |
188 |
||
|
50ZMD-45F |
12.5 |
45 |
7.5 |
3.5 |
35 |
188 |
||
|
50ZMD-40F |
15 |
40 |
7.5 |
3.5 |
40 |
188 |
||
|
65ZMD-35F |
20 |
35 |
7.5 |
3.5 |
65 |
50 |
40 |
200 |
|
65ZMD-32F |
30 |
32 |
7.5 |
3.5 |
52 |
200 |
||
|
65ZMD-25F |
35 |
25 |
7.5 |
3.5 |
48 |
200 |
||
|
65ZMD-50F |
20 |
50 |
11 |
4.5 |
65 |
40 |
40 |
290 |
|
65ZMD-45F |
25 |
45 |
11 |
4.5 |
44 |
290 |
||
|
65ZMD-40F |
35 |
40 |
11 |
4.5 |
53 |
290 |
||
|
80ZMD-35F |
35 |
35 |
11 |
3.5 |
80 |
65 |
50 |
280 |
|
80ZMD-32F |
60 |
32 |
11 |
3.5 |
55 |
280 |
||
|
80ZMD-25F |
65 |
25 |
11 |
3.5 |
50 |
280 |
||
|
80ZMD-50F |
35 |
50 |
18.5 |
4.5 |
80 |
50 |
38 |
320 |
|
80ZMD-45F |
50 |
45 |
18.5 |
3.5 |
50 |
320 |
||
|
80ZMD-40F |
60 |
40 |
18.5 |
3.5 |
48 |
320 |
||
六、產品概述：
七、產品特點：
八、產品用途:
磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便�？捎糜诨�，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過率機配套。特別是易漏，易燃，易爆液體的抽送，防爆電動機選用此泵則更為理想。
九、工作原理：
本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣排凈，使泵內形成一定的真空度，達到自吸的作用。
