2X型臥式旋片真空泵
銷售熱線：021-66525777 63099652
產品分類:真空泵
口徑（進口/出口）:18-80（mm)
流量:抽氣0.25-8(L/S）
正奧泵業優勢：知名度高，品質可靠，服務完善 現貨供應
各種材質、非常規產品皆可訂做
- 產品概述
一、產品概述：
2X型皮帶式雙級旋片式真空泵用以抽除特定密封容器內的氣體，使該容器獲得一定真空度的基本設備，由于現代科學技術的高度發展，真空泵的應用遍及各個科學領域和各種企業事業單位，可供冶金、化工、輕工、石油、醫療、制藥、印染、電器、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業作科研和生產與教學之用。
二、使用說明：
由于真空泵是用黑色金屬制造，而且比較精密，整個泵的工作都是與油聯系在一起的，所以它不適用于抽除含氧過高的、有毒的、易爆性的浸蝕黑色金屬的和對真空油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使用。如有氣鎮裝置的泵，可抽除一定量的可凝汽體。
真空泵可以用來直接獲得真空度在10-3托以下的真空作業，以及配合其它真空設備獲得真空度10.3托以上的真空作業之用。真空泵一般在不低于5℃的室溫及不高于9 0％的相對溫度的環境內使用。
三、型號意義：

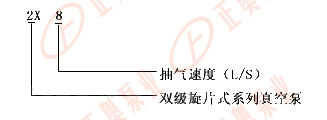

例如:2X-8 2 - 代表雙級 X - 代表旋片式真空泵 8 - 每秒鐘抽氣速率為8
四、工作原理：

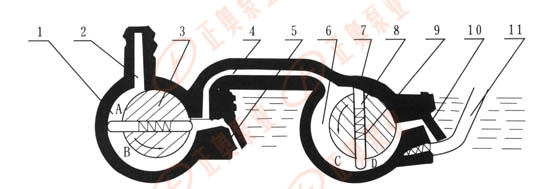

圖1是2X系列機械泵原理圖，轉子3及7與高真空搴1及低真空室6相切，轉子3及7沿箭頭方向旋轉，帶動轉子槽內滑動的轉片旋轉，由于彈簧9及離心力的作用，轉片外端緊貼高低真空室的內表面滑動，把轉子與高低真空室所形成的月洼形空間從進氣嘴2到排氣閥l、15和從過氣管4到排氣閥門1 0之間分隔開來，形成二或三個容積，并且周期性的大小變化，當在圖示位置繼續旋轉時A及C容積逐漸增大，被抽容積氣體沒進氣嘴進入泵內，同時B及D容積逐漸減少，壓力升高，隨后沖開排氣閥門5及1 0，將氣體排出真牢室外，氣體經過油面而排于大氣之中，因?yàn)橛褪茄妥∨艢忾T的，故能防止氣體返回真空窒。當抽氣壓強較高時，高低真空室的閥門都排氣，相當于單級泵，當真空度較高時，全部氣體進入真空室，再由排氣閥門1 0排出，此時二級串聯即進入雙級泵工作。
如被抽除的氣體中含有較高的蒸汽氣體時，在氣體受到壓縮而其蒸汽的分壓強超過此蒸汽在泵內溫度下的飽和壓強時，此時蒸氣被壓縮成為液體，真空泵無法排出，而混在真空油內，使泵的性能大大降低。如果摻入適量的空氣，使蒸汽在受到壓縮時，其分壓強也低于泵溫的飽和壓強，則蒸汽在變成液體前就能被排出泵外去，故本系列2x-4以上的泵都裝有能放入一定量氣體的摻氣閥11見圖1
五、性能參數：
|
型號
|
2X-2
|
2X-4A
|
2X-8A
|
2X-8
|
2X-15A
|
2X-15
|
2X-30
|
2X-70
|
||||||
|
項目/抽氣速率(L／s)
|
2
|
4
|
8
|
15
|
30
|
70
|
||||||||
|
極限
|
關氣鎮
|
Pa
|
6×10-2(≤5×10-4)
|
|||||||||||
|
真空
|
開氣鎮
|
(Tort)
|
6×10,1(5×10。)
|
(≤1×10毛)
|
||||||||||
|
電動機功率(kW)
|
0.37
|
0.55
|
1.1
|
1.5
|
3
|
5.5
|
||||||||
|
溫升(℃)
|
≤40
|
|
||||||||||||
|
進氣口徑
|
18
|
25
|
40
|
40
|
65
|
80
|
||||||||
|
轉速(r／mill)
|
450
|
590
|
|
420
|
||||||||||
|
用油量：(L)
|
0.7
|
1．0
|
2．0
|
2.8
|
3.0
|
4.2
|
||||||||
|
噪音dB(A)
|
68
|
≤68
|
≤70
|
≤75
|
≤78(-70)
|
≤80(-75)
|
||||||||
|
外形尺寸：(cm)
|
56×31×39
|
56×34×37
|
79×43×54
|
79×53×54
|
78×50×56
|
91×65×70
|
||||||||
|
重量
|
58
|
55
|
80
|
110
|
232
|
330
|
||||||||
|
冷卻方式
|
自然冷卻
|
水冷
|
自然冷
|
水冷
|
||||||||||
|
冷卻水量：(L／min)
|
|
>0.5
|
|
>0.8
|
>1
|
>2
|
||||||||
