一、產品概述：
SK-0.4、SK-0.8、SK-1.5B型水環泵是用來抽吸空氣和其它無腐蝕性、不溶于水、不含有固體顆粒的氣體，以便在密閉容器中形成真空。吸入氣體中允許含有少量液體。
該泵廣泛用于機械、石油、化工、制藥、食品、陶瓷印染、治金等行業，還特別適合作大型水泵引水用。
由于在工作過程中，氣體的壓縮是等溫的，在抽吸具有腐蝕性、易燃、易爆的氣體時，不易發生危險，所以其應用更加廣泛。
二、結構說明：
|
1
|
泵蓋
|
8
|
電機
|
|
2
|
葉輪
|
9
|
軸
|
|
|
3
|
圓盤
|
10
|
平鍵
|
|
|
4
|
進排氣
口法蘭
|
11
|
絲堵
|
|
|
5
|
填料
|
12
|
水咀
|
|
|
6
|
填料壓蓋
|
13
|
底盤
|
|
|
7
|
泵體
|
|
|

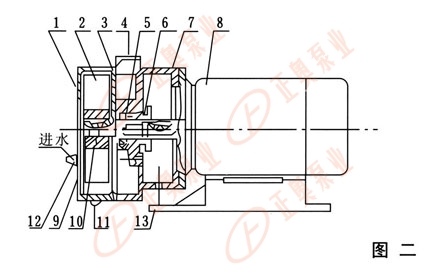

泵的結構如圖二所示：主要是由泵蓋、葉輪、泵體組成，泵體上部有進排氣口法蘭，軸偏心裝在泵體內，葉輪用平鍵固定于軸上，葉輪與泵蓋及圓盤間的間隙，用泵體和圓盤之間的墊子來調整，此問隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。
填料裝在泵體內，密封水經泵體上的針孔流入填料中，葉輪形成水環所需的補充水經由泵體上的彎頭供給，它可與自來水或汽水分離器聯在一起，供給循環水。
在圓盤上排氣孔下面有幾行圓孔，用橡皮球閥關閉，這些孔的作用是當葉片問氣體壓力達到排氣壓力時，在排氣口之前就將氣體自動放出，因此減少因氣體壓力過大而消耗功率。
三、工作原理：
|
1
|
葉輪
|
|
2
|
泵體
|
|
|
3
|
水環
|
|
|
4
|
吸氣孔
|
|
|
5
|
排氣孔
|
|
|
6
|
橡膠球閥
|

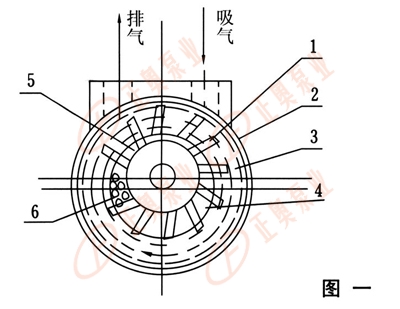

該泵為懸臂式結構，如圖一所示、葉輪(1)偏心的裝在泵體(2)內，因此當葉輪旋轉時，水受離心力的作用，在泵壁上形成一旋轉水環(3)，水環上部與輪轂相切，沿箭頭方向旋轉，在前半轉的過程中，水環內表面逐漸與輪轂脫離，因此在葉輪片問形成空間并逐漸擴大，這樣就從吸氣口吸入氣體，在后半轉的過程中，水環內表面逐漸與輪轂靠近，葉片問的空間體積逐漸減小，葉片問的氣體被壓縮而排出。
如此，葉輪每旋轉一周，葉片間的空間容積就改變一次，每個葉片問的水便活塞一樣往復一次，泵就連續不斷的抽吸氣體。
由于在工作中，水會發熱，同時一部分水和氣體一塊排走，所以泵在工作中，必須不斷的供給冷水，以冷卻和補泵內消耗的水。
當泵排出的氣體是廢氣時，在排氣端可接一水箱，廢氣和帶出的一部分水排入水箱后，氣體再由水箱的排氣管排出，而水就落入水箱的底部經回水管再回到泵內使用。如果水循環時間長了水便發熱，這時再從水箱供水處供給一定能量的冷水。

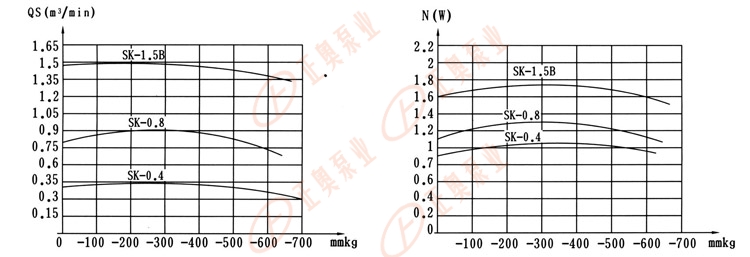

四、性能曲線：
五、性能參數：
|
型號
|
最大氣量
m3/min
|
真空度為450mmHg
時氣量m3/min
|
極限真空
mmH9
|
轉速
R．P．m
|
電機功率
KW
|
水耗量
L/mill
|
|
SK-0.4
|
0.4
|
0.36
|
700
|
2850
|
1.5
|
4-8
|
|
SK-0.8
|
0.8
|
0.75
|
700
|
2860
|
2.2
|
5-10
|
|
SK-1.5B
|
1.5
|
1.35
|
700
|
2860
|
4
|
8-12
|
